    三菱伺服驅動器MR-JE-B漏電斷路器該怎么選定

    點擊:11116 日期:2017-04-19 選擇字號:
    漏電斷路器用于防止人身觸電,根據直接接觸和間接接觸兩種觸電防護的不同要求來選擇。那么當使用三菱伺服驅動器MR-JE-B時,該如何去選定漏電斷路器呢?海藍機電今天就通過舉例和分享方法的形式來向大家介紹,教你輕松選定

    三菱伺服驅動器MR-JE-B漏電斷路器

    1、漏電斷路器選定方法
         PWM控制的高頻斬波電流將流過AC伺服。包含高頻部分的漏電流在商用電源下運行的電機相比會變大。
         請參考以下公式選定漏電斷路器,將三菱伺服放大器、三菱伺服電機等接地。此外,為了減少漏電流,請盡量縮短輸入輸出電線的接線距離,并離地面30cm以上進行接線。

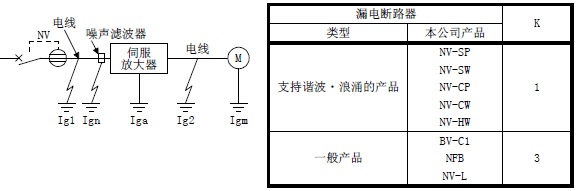

     [公式表]
     額定感應電流 ≥10·{Ig1 + Ign + Iga + K·(Ig2 + Igm)} [mA]




     Ig1:從漏電斷路器至伺服放大器輸入端子為止的電路漏電流(表a)
     Ig2:從三菱伺服放大器輸出端子至伺服電機為止的電路的漏電流(表a)
     Ign:連接輸入側濾波器等時的漏電流(FR-BIF時每1個4.4mA)
     Iga:三菱伺服放大器的漏電流(表b)
     Igm:伺服電機的漏電流(表a)


     CV電纜金屬接線時的每1km的漏電流示例(Ig1,Ig2)


        伺服電機的漏電流示例(Igm)(表a)                伺服放大器的漏電流示例(Iga)(表b)
      ┌─────────┬──────┐          ┌─────────┬──────┐
      │伺服電機輸出[kW]  │漏電流 [mA] │          │伺服電機輸出[kW]  │漏電流 [mA] │
      ├─────────┼──────┤          ├─────────┼──────┤
      │0.1 ~ 1           │0.1         │          │0.1 ~ 0/4         │0.1         │
      ├─────────┼──────┤          ├─────────┼──────┤
      │1.5 ~ 2           │0.2         │          │0.75~ 3           │0.15        │
      ├─────────┼──────┤          └─────────┴──────┘
      │3                 │0.3         │
      └─────────┴──────┘

      漏電斷路器選定示例(表c)
      ┌─────────┬──────────────┐
      │三菱伺服電機輸出[kW]  │漏電斷路器額定感應電流 [mA] │
      ├─────────┼──────────────┤
      │MR-JE-10B~300B    │           15               │
      └─────────┴──────────────┘


    2、漏電斷路器選定示例

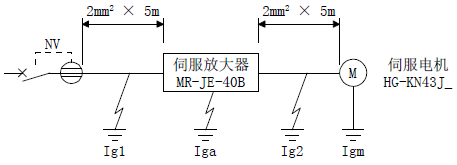

     符合下列條件的漏電斷路器的選定示例。


     求出上術[公式表]的各項
     Ig1 = 20 ·5/1000 = 0.1[mA]
     Ig2 = 20 ·5/1000 = 0.1[mA]
     Ign = 0(不使用)
     Iga = 0.1[mA]
     Igm = 0.1[mA]


     代入[公式表]
     Ig ≥ 10 · {0.1 + 0 + 0.1 + 1 · (0.1 + 0.1)}
        ≥ 4 [mA]

     根據計算結果,使用額定感應電流(Ig)為4.0mA以上的漏電斷路器。
     NV-SP/SW/CP/CW/HW系列請使用15mA。

    按照以上方法及示例操作,則可非常輕松的選定一款適合你的三菱伺服電機的漏電斷路器。更多精彩三菱伺服技術知識,盡在海藍機電。
