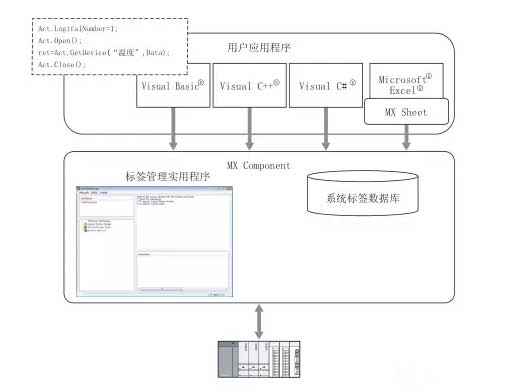

使用三菱系統標簽構成圖：

使用三菱系統標簽庫

1.首先用三菱PLC軟件MX Component 進行設置的連接，由于條件限制，使用了三菱plc仿真軟件進行連接，連接步驟如下：

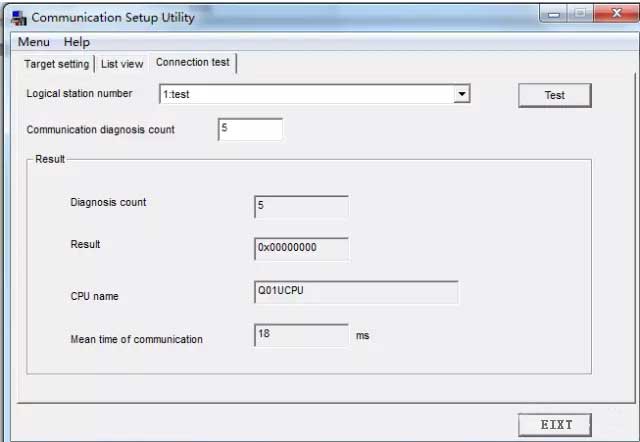

2.使用三菱PLC仿真軟件GX Work2，筆者在測試時已經打開了仿真軟件，通過mx的測試按鈕測試連接成功，此時使用的邏輯站號為1，后面用C#調用控件dotUtlType屬性logic Number也要設置為1;

使用Label Utility 進行標簽設置

下面說明32位標簽數據的設置，筆者將設置標簽為”ALINE”表示D100-D101的雙字?jǐn)?shù)據。

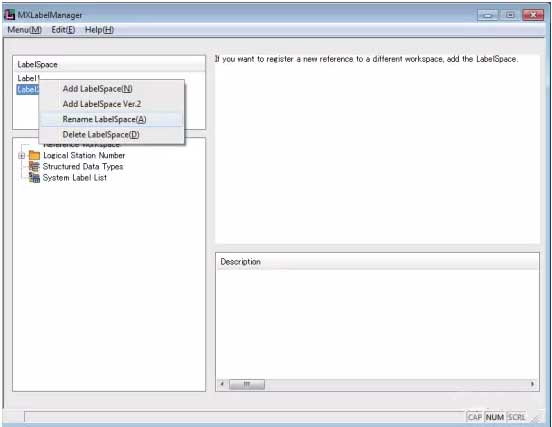

1.首先新建LabelSpace，軟件默認有兩個不用管，到相應的區域點擊鼠標右鍵則會出現下面對話框：

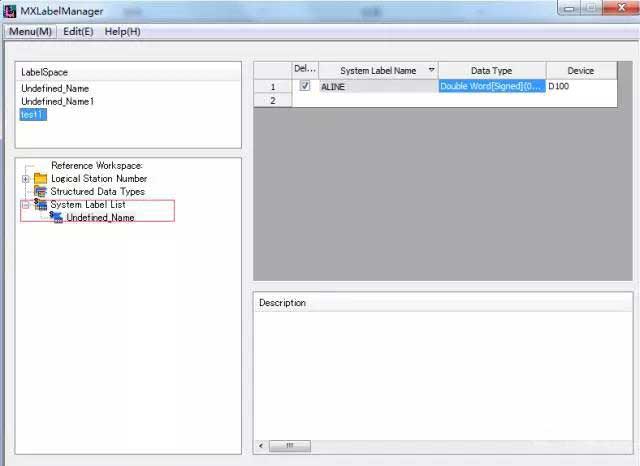

2.添加完成以后進入此畫面右鍵點擊紅色出進行新建數據標簽

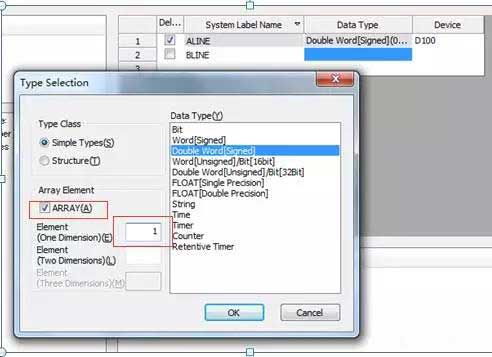

3.使用32位數據標簽時一定要勾選數組為1維的1個，筆者沒有選數組的時候測試會報f3000001 標簽錯誤。

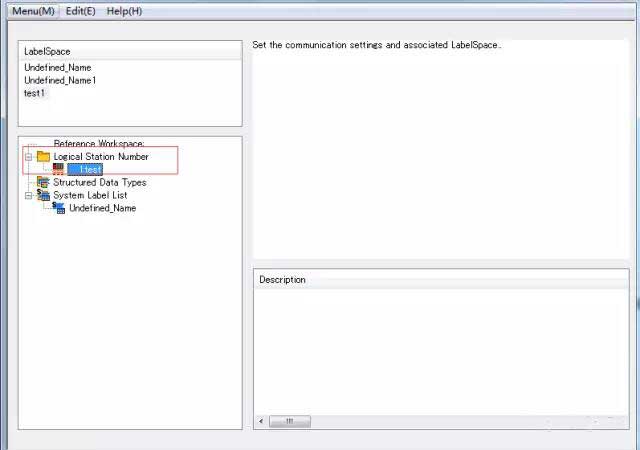

4.邏輯站號登陸,鼠標右鍵單擊即可進行添加

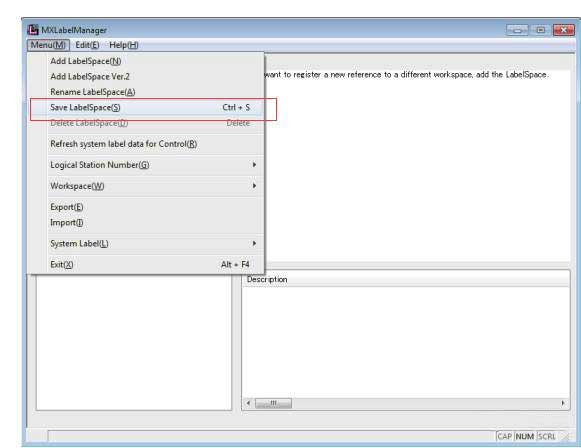

5.保存到數據庫，記得右鍵--Select All，筆者一開始就是忽視了這一點，浪費了很多時間。

6.刷新系統標簽到控件

使用VS 調用控件

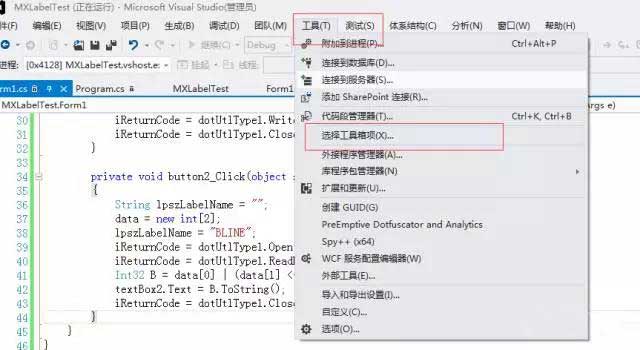

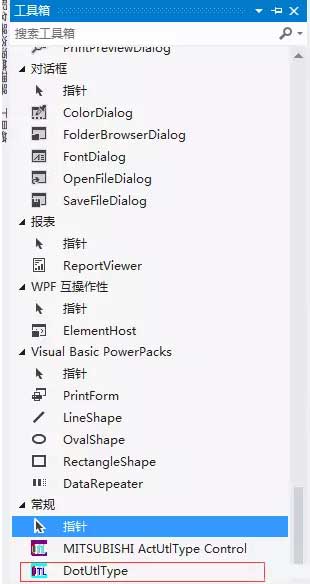

1.選擇工具---工具箱

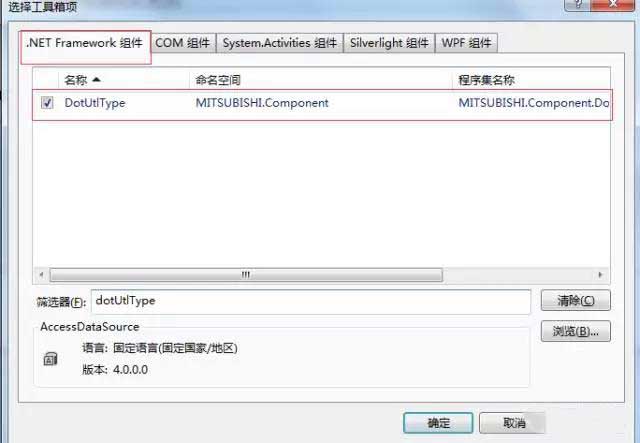

2.三菱提供的控件有.NET和ACT,只有.NET才支持系統標簽,在這里選用.NET控件

因為三菱的dotUtlType控件只支持.net 運行環境為3.0的需要把運行環境改為3.0，同時你使用的工控機為windows 7 64位的話，需要修改配置管理器為X86 的ANY CPU;

3.拖控件到設計窗體上

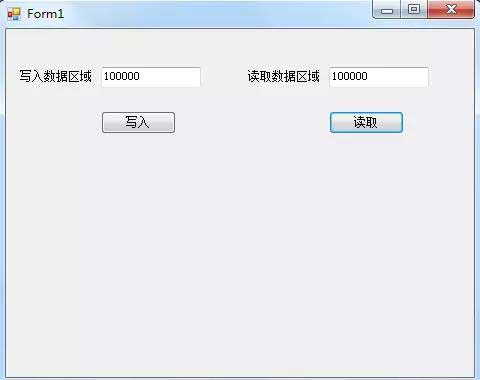

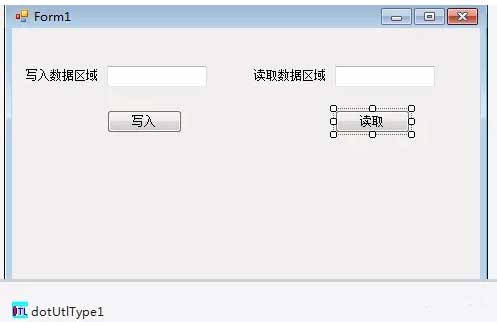

4.簡單的窗體設計

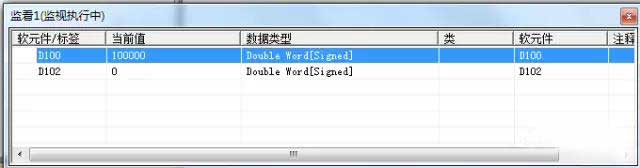

5.測試運行

6.寫入D100-D101雙字代碼：

int iReturnCode;

int[] data;

String lpszLabelName = "";

data = new int[2];

lpszLabelName = "ALINE";

Int32 A = Convert.ToInt32(textBox1.Text);

data[0] = A & 0xFFFF;

data[1] = (A >> 16) & 0xFFFF;

iReturnCode = dotUtlType1.Open();

iReturnCode = dotUtlType1.WriteDeviceBlock(ref lpszLabelName, 2, data);

iReturnCode = dotUtlType1.Close();

7.讀取D100-D101雙字代碼：

int iReturnCode;

int[] data;

String lpszLabelName = "";

data = new int[2];

lpszLabelName = "ALINE";

iReturnCode = dotUtlType1.Open();

iReturnCode = dotUtlType1.ReadDeviceBlock(ref lpszLabelName, 2,ref data);

Int32 B = data[0] | (data[1] << 16);

textBox2.Text = B.ToString();

iReturnCode = dotUtlType1.Close();
