FX2N-32ER-ES/UL 三菱PLC擴展單元32點AC電源

FX2N-32ER-ES/UL參數說明：輸入輸出擴展單元，輸入16點，輸出16點，AC100V~240V

適用FX1N、FX3G、FX2N、FX3U系列PLC系統，重約0.65kg。

三菱PLC擴展單元16入16出AC電源FX2N-32ER-ES/UL產品說明：
 [電源規格]
  額定電壓：AC100V~240V
  電壓允許范圍：AC85V~264V
  額定頻率：50/60Hz
  電源保險絲：250V 3.15A(3A)
  突入電流：最大40A 5ms以下(AC100V);最大60A 5ms以下(AC200V)
  消耗電量：30W
  DC24V電源：DC24V 250mA以下
 [輸入規格]
  輸入點數：16點
  輸入連接方式：可拆卸端子塊（M3螺絲）
  輸入信號電壓：DC24V ±10%
  輸入電阻：4.3kΩ
  輸入信號電流：5mA/DC24V
  輸入ON電流敏感度：3.5mA以上
  輸入OFF電流敏感度：1.5mA以下
  輸入響應時間：約10ms
  輸入信號形式：
      漏型：無電壓接點輸入或NPN晶體管開路集電極
      源型：無電壓接點輸入或PNP晶體管開路集電極
  輸入回路絕緣：光電耦合器絕緣

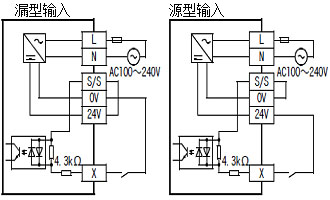

  輸入回路圖：



 [輸出規格]
  輸出點數：16點
  輸出連接方式：可拆卸端子塊(M3螺絲)
  輸出類型：繼電器
  外部電源：DC30V以下;AC240V以下
  最大負荷電阻：2A/1點 輸出4點/公用 8A以下
  響應時間：約10ms
  回路絕緣：機械絕緣
